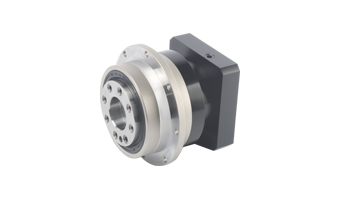

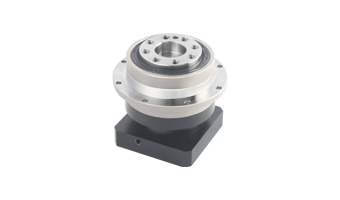

BPF系列行星減速機

BPF系列高精密斜齒法蘭輸出行星減速機,最佳背隙可達1弧分,高扭矩輸出與高徑向負載能力,運轉噪音極低。

高效能、精準、可靠、壽命長等極佳產品特性,最適合精準定位和高動態運動控制的高性能應用,特別是在需要精準重復定位的場合。

結構尺寸

您是否想了解更多?

如需要了解更多CAD數據或3D模型,請直接與我們BUPERMANN聯系:

  • 技術參數
  • 輸出扭矩
  • 安裝尺寸圖
  • 索取報價
技術參數單位BPF040BPF060BPF090BPF120BPF140BPF180BPF220
減速比單級4, 5, 7, 10
雙級20, 25, 35, 40, 50, 70, 100
三級/120, 150, 200, 250, 300, 400, 450, 500
額定輸入轉數rpm5000500040004000300030002000
最大輸入轉數rpm100001000080008000600060004000
高精密回程間隙P0arcmin≤1 ~ ≤3≤1 ~ ≤3≤1 ~ ≤3≤1 ~ ≤3≤1 ~ ≤3≤1 ~ ≤3≤1 ~ ≤3
精密回程間隙P1arcmin≤4 ~ ≤7≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5
標準回程間隙P2arcmin≤6 ~ ≤9≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8
抗扭剛度Nm/arcmin871425504501010
最大彎曲力矩N43
125235430130030645900
最大軸向力N99010502200400083001666029430
轉動慣量kg.cm20.030.03~0.140.13~0.480.44~2.742.57~7.547.03~23.6722.51~54.37
滿載時效率%94 ~ 97
工作溫度°C-10oC ~ 90oC
防護等級
IP65
運行噪音dB56606265706770
技術參數單位BPF040BPF060BPF090BPF120BPF140BPF180BPF220
額定輸出扭矩單級14-2240-60100-160230-330460-700900-12001500-2000
雙級14-2240-60100-160230-330460-650900-12001500-2000
三級






急停扭矩單級2.5倍額定輸出扭矩
雙級
2.5倍額定輸出扭矩
三級
2.5倍額定輸出扭矩


技術參數單位BPF040BPF060BPF090BPF120BPF140BPF180BPF220

D2mm2031.5506380125140
輸出軸直徑D3mm28406380100160180
輸出端定位凸臺直徑D4mm476490110140200255

D5mm6779109135168233280
輸出端面寬度L1mm881213121620
行星減速機總長L7單級7089.5115.5146174229255
雙級97.5109140.5177211.5336322
三級







C4mm11141924353548

C5mm305070110114.3114.3200
輸入端孔位置(可定制)C1mm467090145200200235

C5mm305070110114.3114.3200

D6mm7286118145179247300

C8mm7089.5115.5146174229255
