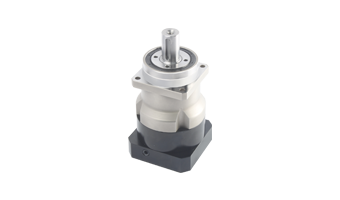

BPD系列行星減速機

BPD系列的卓越之處在于:高精密的斜齒輪能夠實現運行時極低噪音,即使在最高負載時仍能保持絕佳的剛性和性能。

結構尺寸

您是否想了解更多?

如需要了解更多CAD數據或3D模型,請直接與我們BUPERMANN聯系:

  • 技術參數
  • 輸出扭矩
  • 安裝尺寸圖
  • 索取報價
技術參數單位BPD040BPD060BPD090BPD120BPD140BPD180BPD220
減速比單級3, 4, 5, 6, 7, 8, 9, 10
雙級15, 20, 25, 30, 35, 40, 50, 70, 100
三級/120, 150, 200, 250, 300, 400, 450, 500
額定輸入轉數rpm5000500040004000300030002000
最大輸入轉數rpm100001000080008000600060004000
高精密回程間隙P0arcmin≤1 ~ ≤3≤1 ~ ≤3≤1 ~ ≤3≤1 ~ ≤3≤1 ~ ≤3≤1 ~ ≤3≤1 ~ ≤3
精密回程間隙P1arcmin≤4 ~ ≤7≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5
標準回程間隙P2arcmin≤6 ~ ≤9≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8
抗扭剛度Nm/arcmin37142550145225
最大徑向力N610
12002450400090001500020000
最大軸向力N32010502200400083001420028000
轉動慣量kg.cm20.090.03~0.160.13~0.610.44~3.252.57~9.217.03~28.9822.51~69.61
滿載時效率%92 ~ 9594 ~ 9794 ~ 9794 ~ 9794 ~ 9793 ~ 9693 ~ 96
工作溫度°C-10oC ~ 90oC
防護等級
IP65
運行噪音dB61606265706870
技術參數單位BPD040BPD060BPD090BPD120BPD140BPD180BPD220
額定輸出扭矩單級9-2040-60100-160208-330342-650588-12001140-2000
雙級14-2040-60100-160208-330342-650588-12001140-2000
三級






急停扭矩單級2.5倍額定輸出扭矩
雙級
2.5倍額定輸出扭矩
三級
2.5倍額定輸出扭矩


技術參數單位BPD040BPD060BPD090BPD120BPD140BPD180BPD220
輸出軸直徑D3mm13162232405575
輸出端定位凸臺直徑D4mm35607090130160180
輸出端面寬度L1mm506276100141182215
行星減速機總長L7單級86.5136.5169.5226301.25356400
雙級114156194.5257338.75356400
三級






輸入軸徑(可定制)C3mm11141924353848
輸入端定位凸臺直徑C4mm305070110114.3114.3200
輸入端孔位置(可定制)C1mm467090145200200235

您的需求類型*

您的應用

您的需求的產品 *

姓名*

電話 *

電子郵箱 *

你的需求 *

行業應用

更多可用的行星減速機

BPA系列行星減速機

可便捷安裝且高性價比的行星減速機 性能強勁且放熱量極低

  • 減速比

    3-100

  • 額定扭矩

    10-2160 Nm

  • 回程間隙

    1-9 arcmin

  • 輸入轉數

    2000-10000 rpm

  • 徑向力

    780-50000 N

結構尺寸

BPB系列行星減速機

這款行星減速機結構簡單,高性價格比且擁有高精度與高輸出扭矩

  • 減速比

    3-100

  • 額定扭矩

    14-2000 Nm

  • 回程間隙

    3-8 arcmin

  • 輸入轉數

    2000-10000 rpm

  • 徑向力

    780-50000 N

結構尺寸

BPE系列行星減速機

此款行星減速機可用于幾乎所有的生產工況,集高精度與高性價比為一體

  • 減速比

    3-100

  • 額定扭矩

    14-2000 Nm

  • 回程間隙

    3-8 arcmin

  • 輸入轉數

    4000-10000 rpm

  • 徑向力

    680-27800 N

結構尺寸
