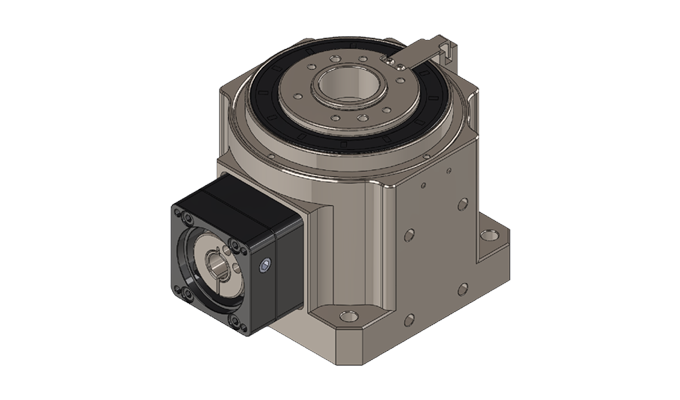

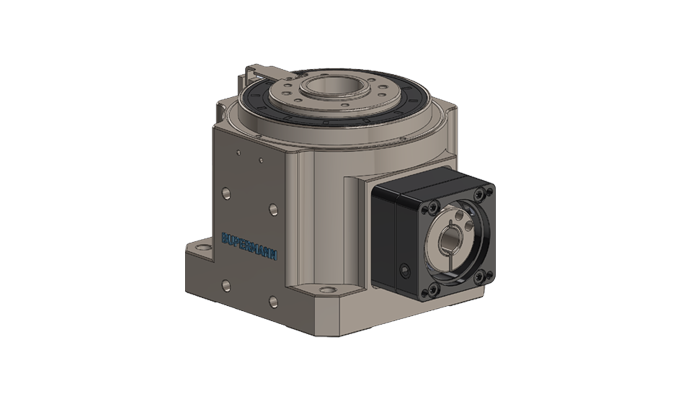

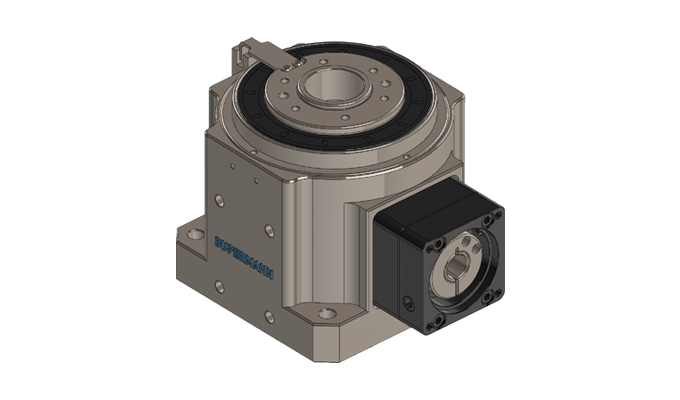

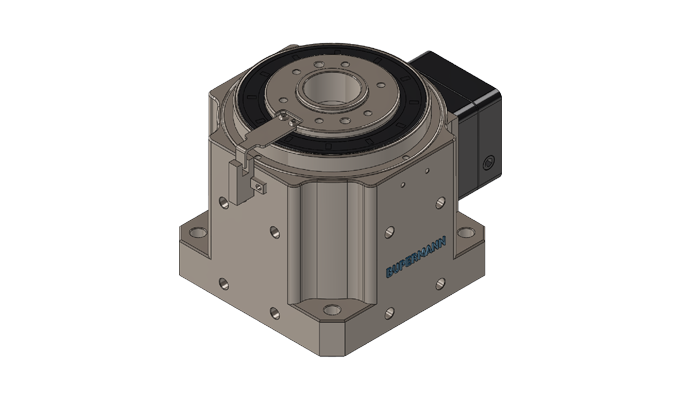

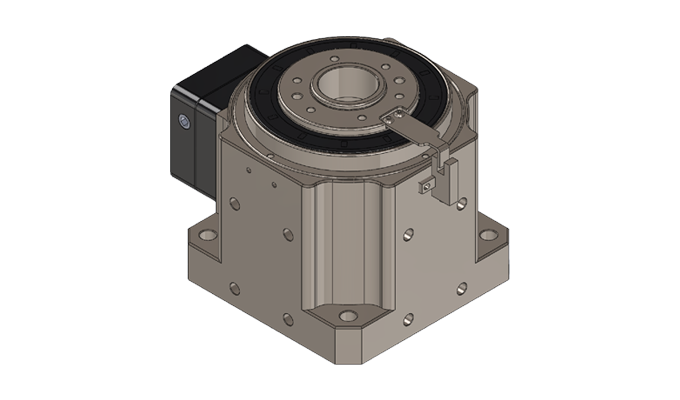

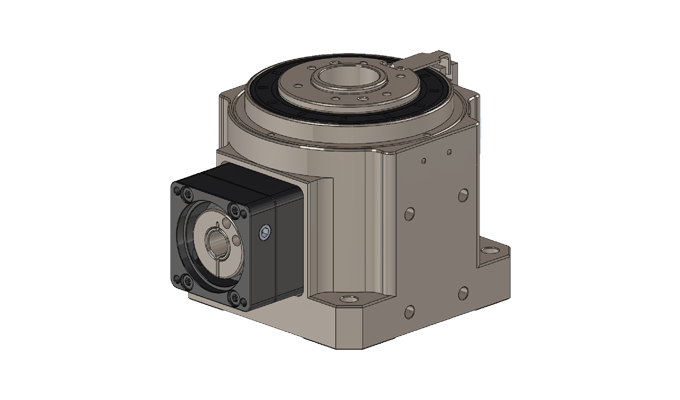

BPHB140L海波齒旋轉平臺

BPHB系列海波齒高精度旋轉平臺,具備高減速比,高傳動效率,高轉矩,高精度,低磨耗的優點。

傳動精度可達30acrsec,防護等級:IP65,超低噪音,壽命更長。

結構尺寸

100 150 60H 100H 150H 200H 40L 90L 140L 180L

您是否想了解更多?

如需要了解更多CAD數據或3D模型,請直接與我們BUPERMANN聯系:

  • 技術參數

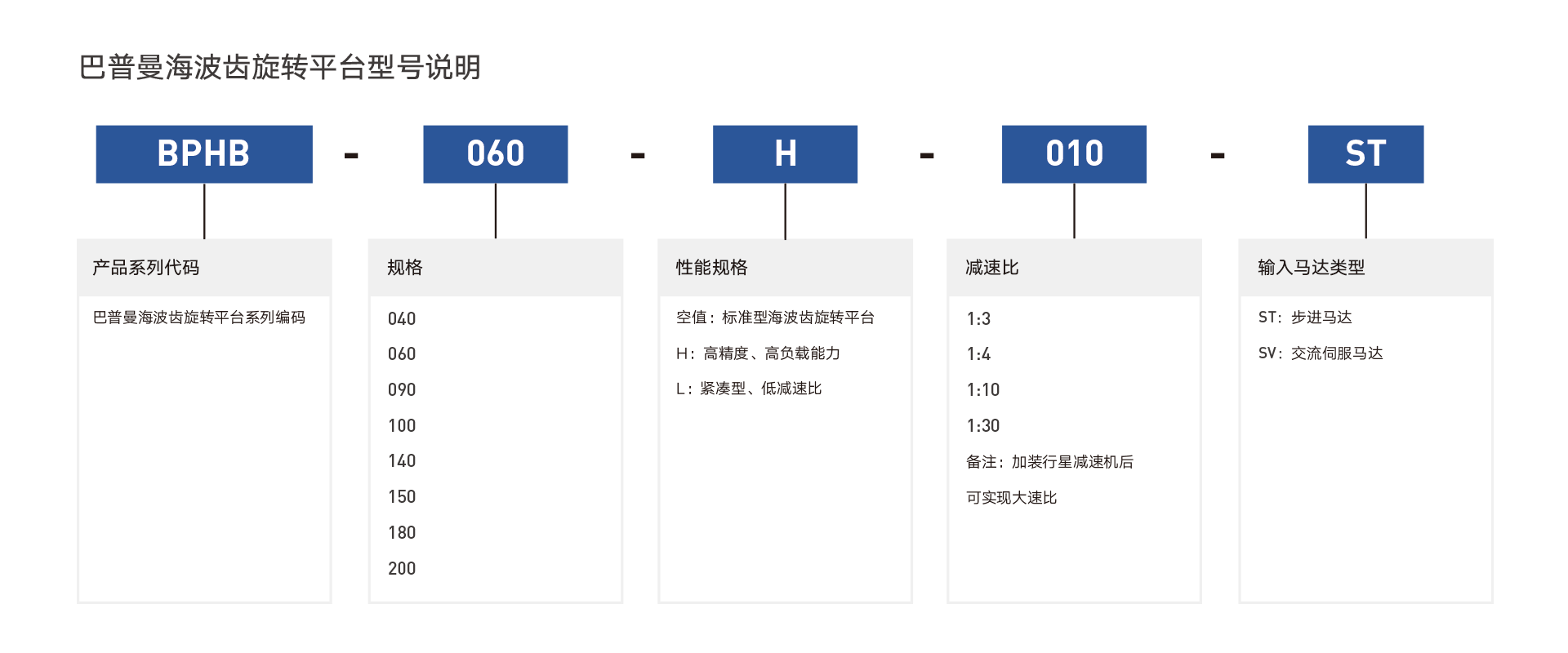

  • 型號說明
  • 安裝尺寸圖
  • 圖紙下載
  • 獲取報價
技術參數單位BPHB100BPHB150BPHB060HBPHB100HBPHB150HBPHB200HBPHB040LBPHB090LBPHB140LBPHB180L
適配馬達
200W/400W750W50W/100W200W/400W750W1KW/2KW100W100W400W750W
減速比
1010303030303334
旋轉平臺軸承
交叉滾子軸承圓錐滾子軸承
容許扭矩Nm5010038120240500143560100
容許慣性力矩Nm701408160480900207690160
容許盤面輸出轉速r/min200200100100100100600600600400
容許軸向負載N180040004003000700012000250100020004000
定位精度
1arcmin1arcmin≤40arcsec≤40arcsec≤40arcsec≤40arcsec1arcmin1arcmin1arcmin1arcmin
重復定位精度arcsec0.5arcmin0.5arcmin≤10arcsec≤10arcsec≤10arcsec≤10arcsec≤10arcsec≤10arcsec≤10arcsec≤10arcsec

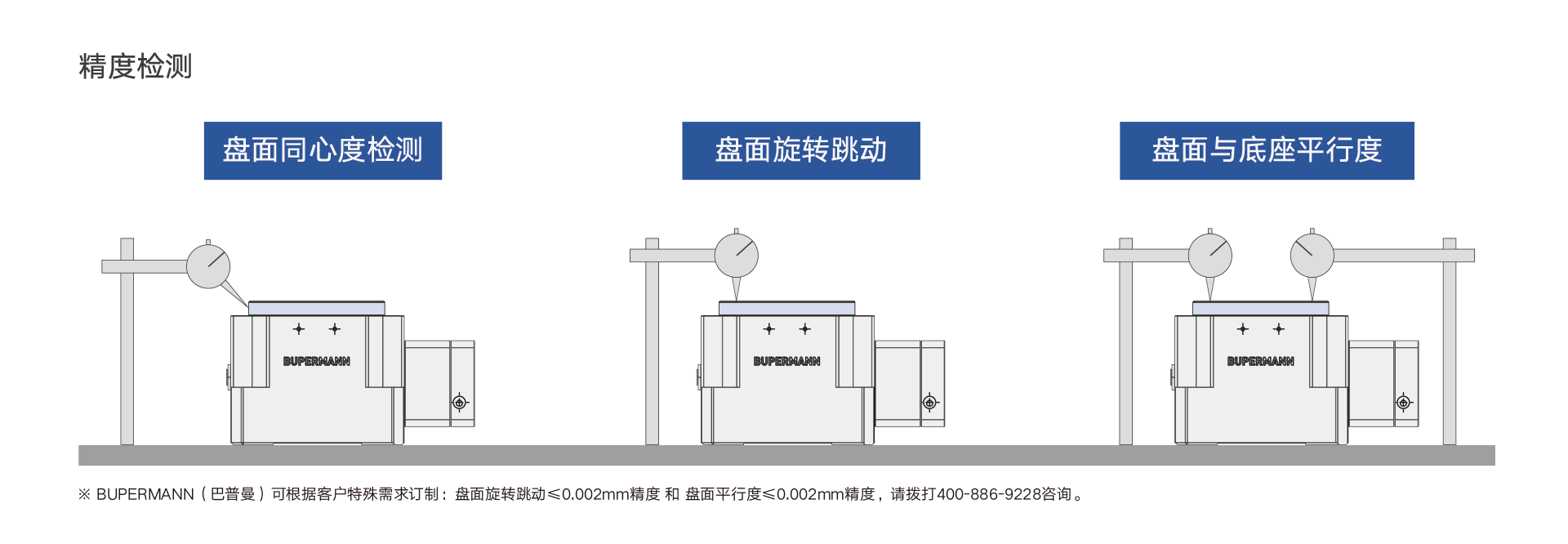

旋轉平臺臺面偏差mm0.0050.0050.0050.0050.0050.0050.0050.0050.0050.005
旋轉平臺平行度mm0.010.010.010.010.010.010.010.010.010.01
旋轉平臺同心度mm0.0050.0050.0050.0050.0050.0050.0050.0050.0050.005
精度壽命h25000250003000030000300003000025000250002500025000
防護等級
IP54IP54IP65IP65IP65IP65IP50IP50IP50IP50
重量Kg3.07.60.98.518591.23.36.518




BPHB140L海波齒中空旋轉平臺


BPHB140L-003-SV(14-50-70-M4).pdf

大?。? 124KB 類型:pdf

語言:CN

BPHB140L-003-SV(14-50-70-M5).pdf

大?。? 124KB 類型:pdf

語言:CN

您的需求類型*

您的應用

您的需求的產品 *

姓名*

電話 *

電子郵箱 *

你的需求 *

行業應用

更多可用的中空旋轉平臺

BPHN系列中空旋轉平臺

這是一款高定位精度和高負載能力為一體的中空旋轉平臺,定位精度≤0.5弧分

  • 減速比

    10-180

  • 額定扭矩

    5-650

  • 定位精度

    ≤1 arcmin

  • 重復定位精度

    ≤20 arcsec

  • 負載能力

    30-800 Kg

結構尺寸

BPHR系列轉角中空旋轉平臺

這是一款中空旋轉平臺附直角轉向器,可以實現電機水平安裝

  • 減速比

    10-50

  • 額定扭矩

    5-200

  • 定位精度

    ≤1 arcmin

  • 重復定位精度

    ≤15 arcsec

  • 負載能力

    3-800Kg

結構尺寸

BPHP系列高精度中空旋轉平臺

這是一款擁有極高精度定位精度和重復定位精度的中空旋轉平臺,重復定位精度≤10arcsec

  • 減速比

    5-180

  • 額定扭矩

    5-120

  • 定位精度

    ≤20 arcsec

  • 重復定位精度

    ≤10 arcsec

  • 負載能力

    10-800 Kg

結構尺寸

BPHT系列重負載旋轉平臺

在重負載的工況下且保持極高精度,負載能力達6噸,精度高達5arcsec

  • 減速比

    15-60

  • 額定扭矩

    180~277000

  • 定位精度

    ≤20 arcsec

  • 重復定位精度

    ≤8 arcsec

  • 負載能力

    15~6000 Kg

結構尺寸
