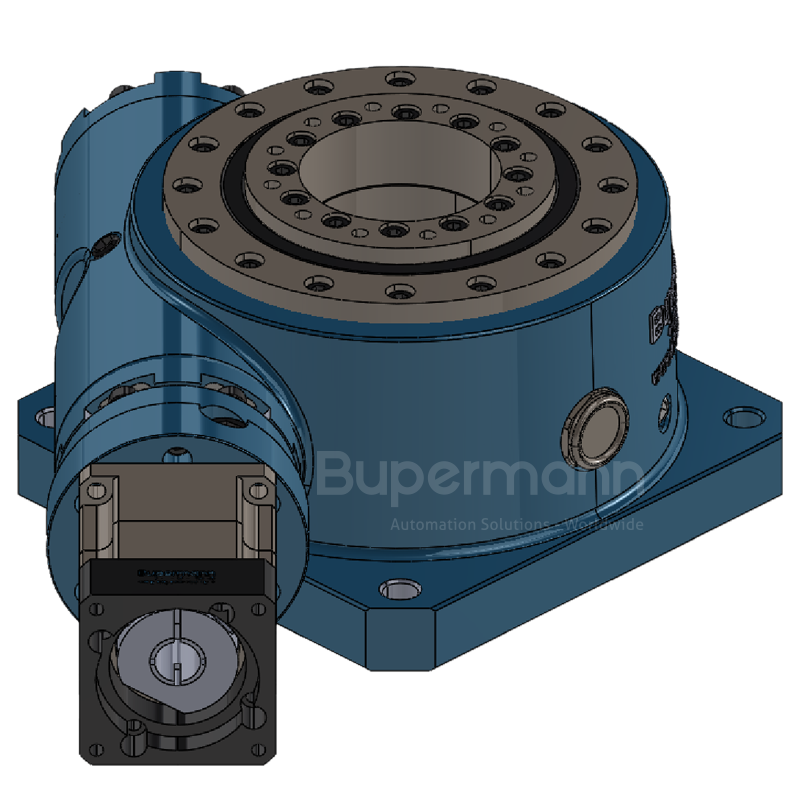

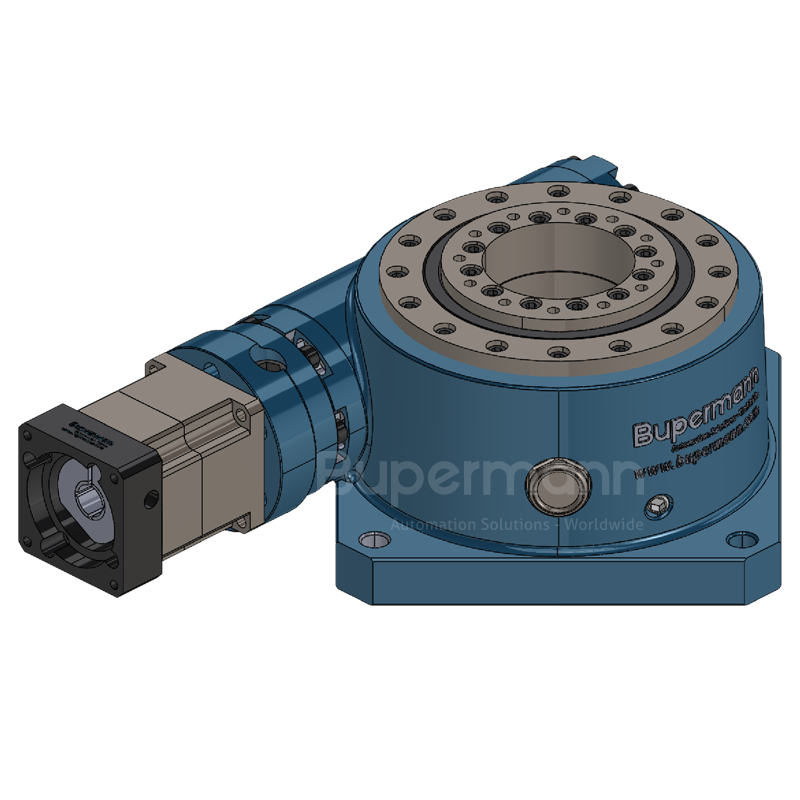

BPHT060重負載中空旋轉平臺

高精度:滾輪與凸輪無間隙配合,在保持高分割精度和高扭矩的情況下且能承受重負載

高速:高精密的滾輪與凸輪,完全避免產生間隙,從而使轉盤高速且平穩運行,在加速度或負載的情況下無振動產生

極高負載能力:最大可承受的負載可達6噸

結構尺寸

55 60 80 100 150 200 320 520

您是否想了解更多?

如需要了解更多CAD數據或3D模型,請直接與我們BUPERMANN聯系:

  • 技術參數
  • 型號說明
  • 安裝尺寸圖
  • 圖紙下載
  • 獲取報價
技術參數單位BPHT055BPHT060BPHT080BPHT100BPHT150BPHT200BPHT320BPHT520
盤面尺寸mm5595120130185360530750
中心孔徑mm256280100150200320522
減速比
1:151:201:241:201:201:401:601:60
額定輸出扭矩Nm830687290120001800027700
容許負載
40Kg80Kg150Kg200Kg500Kg1.5T2.5T4.0/6.0T
容許轉速r/min﹤1000﹤2000﹤2000﹤2000﹤2000﹤1500﹤1500﹤1500
容許慣性力矩負載Nm120160200220250120000180000277000
定位精度arcsec±5±5±5±5±8±8±8±8
重復定位精度sec±5(0.001°)
旋轉平臺平行度mm±0.005 (可按需定制0.002~0.005)±0.01 (可按需定制0.002~0.005)
旋轉平臺同心度mm±0.005 (可按需定制0.002~0.005)±0.01 (可按需定制0.002~0.005)
精度壽命h20000
防護等級
IP40
重量Kg8.515172040120200300




BPHT060-020.STEP

大?。? 21.29MB 類型:STEP

語言:CN

巴普曼BPHT060重載旋轉平臺

大?。? 439KB 類型:pdf

語言:CN

您的需求類型*

您的應用

您的需求的產品 *

姓名*

電話 *

電子郵箱 *

你的需求 *

行業應用

更多可用的中空旋轉平臺

BPHN系列中空旋轉平臺

這是一款高定位精度和高負載能力為一體的中空旋轉平臺,定位精度≤0.5弧分

  • 減速比

    10-180

  • 額定扭矩

    5-650

  • 定位精度

    ≤1 arcmin

  • 重復定位精度

    ≤20 arcsec

  • 負載能力

    30-800 Kg

結構尺寸

BPHR系列轉角中空旋轉平臺

這是一款中空旋轉平臺附直角轉向器,可以實現電機水平安裝

  • 減速比

    10-50

  • 額定扭矩

    5-200

  • 定位精度

    ≤1 arcmin

  • 重復定位精度

    ≤15 arcsec

  • 負載能力

    3-800Kg

結構尺寸

BPHP系列高精度中空旋轉平臺

這是一款擁有極高精度定位精度和重復定位精度的中空旋轉平臺,重復定位精度≤10arcsec

  • 減速比

    5-180

  • 額定扭矩

    5-120

  • 定位精度

    ≤20 arcsec

  • 重復定位精度

    ≤10 arcsec

  • 負載能力

    10-800 Kg

結構尺寸

BPHB系列海波齒中空旋轉平臺

兼備更高減速比、高轉矩、高精度、低磨耗的優點為一體,定位精度極高且高效率

  • 減速比

    3-300

  • 額定扭矩

    4-500

  • 定位精度

    ≤40 arcsec

  • 重復定位精度

    ≤5 arcsec

  • 負載能力

    15-1200 Kg

結構尺寸
