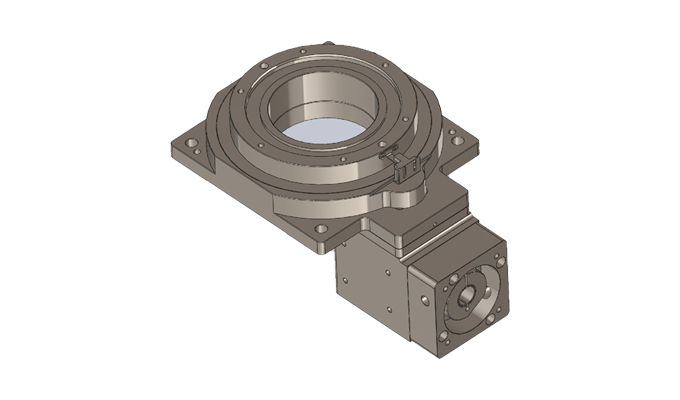

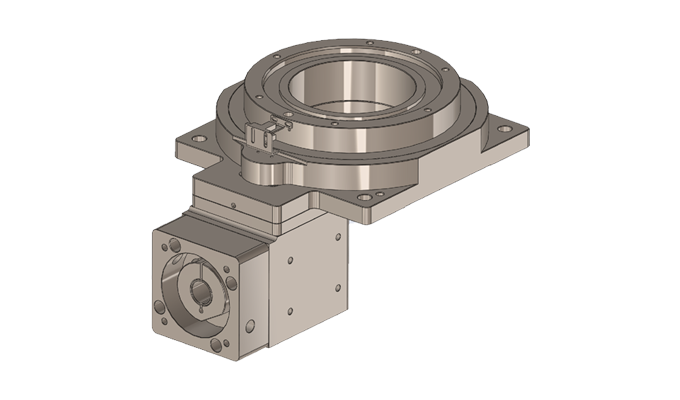

BPHR200轉角中空旋轉平臺

BPHR系列轉角中空旋轉平臺,擁有更高減速比(減速比10~50),定位精度≤1arcmin,重復定位精度可達±5arcsec。

盤面運轉動作平穩,順暢,定位快速。

結構尺寸

60 85 130 200

您是否想了解更多?

如需要了解更多CAD數據或3D模型,請直接與我們BUPERMANN聯系:

  • 技術參數
  • 型號說明
  • 安裝尺寸圖
  • 獲取報價
技術參數單位BPHR060BPHR085BPHR130BPHR200
旋轉平臺軸承
交叉滾子軸承
減速比
10/15/25/20/30/5010/15/25/20/30/5020/30/5020/30/50
容許轉矩
4205290
轉動慣量kg.m24300*10-62500*10-615870*10-6108150*10-6
容許轉速r/min200
容許慣性載重NM2045130216
容許軸向載重NM20050020004000
定位精度arcmin0.5
重復定位精度arcsec±10
旋轉平臺臺面偏差mm0.005
旋轉平臺平行度mm0.015
旋轉平臺同心度mm0.01
精度壽命h20000
防護等級
IP40
重量Kg2.32.34.213




直角中空旋轉平臺BPHR200-050


您的需求類型*

您的應用

您的需求的產品 *

姓名*

電話 *

電子郵箱 *

你的需求 *

行業應用

更多可用的中空旋轉平臺

BPHN系列中空旋轉平臺

這是一款高定位精度和高負載能力為一體的中空旋轉平臺,定位精度≤0.5弧分

  • 減速比

    10-180

  • 額定扭矩

    5-650

  • 定位精度

    ≤1 arcmin

  • 重復定位精度

    ≤20 arcsec

  • 負載能力

    30-800 Kg

結構尺寸

BPHP系列高精度中空旋轉平臺

這是一款擁有極高精度定位精度和重復定位精度的中空旋轉平臺,重復定位精度≤10arcsec

  • 減速比

    5-180

  • 額定扭矩

    5-120

  • 定位精度

    ≤20 arcsec

  • 重復定位精度

    ≤10 arcsec

  • 負載能力

    10-800 Kg

結構尺寸

BPHB系列海波齒中空旋轉平臺

兼備更高減速比、高轉矩、高精度、低磨耗的優點為一體,定位精度極高且高效率

  • 減速比

    3-300

  • 額定扭矩

    4-500

  • 定位精度

    ≤40 arcsec

  • 重復定位精度

    ≤5 arcsec

  • 負載能力

    15-1200 Kg

結構尺寸

BPHT系列重負載旋轉平臺

在重負載的工況下且保持極高精度,負載能力達6噸,精度高達5arcsec

  • 減速比

    15-60

  • 額定扭矩

    180~277000

  • 定位精度

    ≤20 arcsec

  • 重復定位精度

    ≤8 arcsec

  • 負載能力

    15~6000 Kg

結構尺寸
