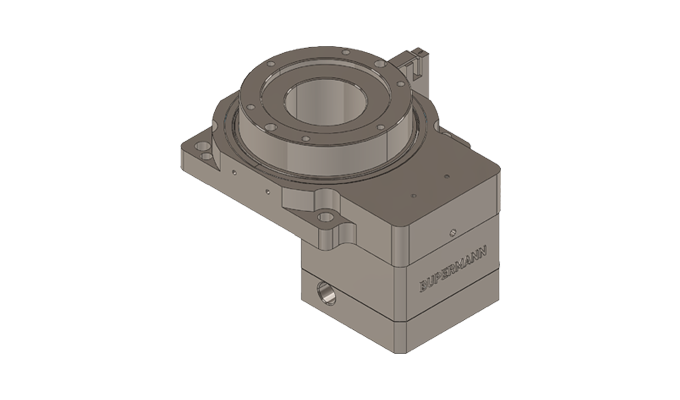

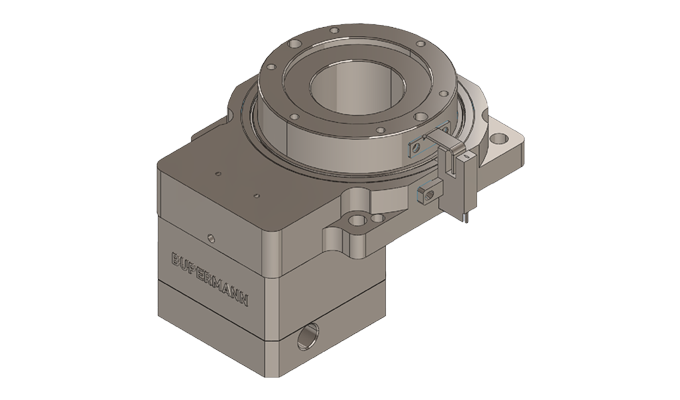

BPHP085高精度中空旋轉平臺

BPHP系列高精度中空旋轉平臺采用交叉滾子軸承、精密斜齒輪傳動,實現了高輸出扭矩、高精度與高剛性。

高剛性和高扭矩:合金鋼外殼及大模數齒根設計,適用于大慣量負載的旋轉要求,轉矩范圍:5~110Nm。

在慣性負載下運行平穩、定位精準,噪音極低,使用壽命長。

結構尺寸

60 85 130 200 300

您是否想了解更多?

如需要了解更多CAD數據或3D模型,請直接與我們BUPERMANN聯系:

  • 技術參數
  • 型號說明
  • 安裝尺寸圖
  • 圖紙下載
  • 獲取報價
技術參數單位BPHP060BPHP085BPHP130BPHP200BPHP300
適配馬達
50W/100W 交流伺服馬達200W/400W 交流伺服馬達200W/400W 交流伺服馬達750W 交流伺服馬達1KW/2KW 交流伺服馬達
減速比
1030/40/50/70/100824/32/40/56/808/1024-10010/1830-18010/1830-180
額定輸出扭矩Nm51235-4580128
容許輸出轉數r/min200200200200200
容許推力載重Kgf10120300500800
定位精度arcsec≤15≤15≤15≤15≤15
重復定位精度arcsec≤10≤10≤10≤10≤10
旋轉平臺臺面偏差mm0.0050.0050.0050.0050.005
旋轉平臺平行度mm0.0150.0150.0150.0150.015
旋轉平臺同心度mm0.010.010.010.010.01
精度壽命hr2000020000200002000020000
防護等級
IP40
重量Kg1.01.43.04.35.66.917.120.620.524.0




BPHP085



BPHPG085



BPHPR085



BPHP085-05-SV(14-50-70-M4).pdf

大?。? 137KB 類型:pdf

語言:CN

BPHP085-08-SV(14-50-70-M4) .pdf

大?。? 140KB 類型:pdf

語言:CN

BPHP085-10-SV(14-50-70-M4).pdf

大?。? 140KB 類型:pdf

語言:CN

BPHPG085-(15-50)-SV(14-50-70-M4).pdf

大?。? 164KB 類型:pdf

語言:CN

BPHPG085-(24-80)-SV(14-50-70-M4) .pdf

大?。? 165KB 類型:pdf

語言:CN

BPHPG085-(30-100)-SV(14-50-70-M4).pdf

大?。? 165KB 類型:pdf

語言:CN

BPHPR085-(15-50)-SV(14-50-70-M4).pdf

大?。? 192KB 類型:pdf

語言:CN

BPHPR085-(16-30)-SV(14-50-70-M4) .pdf

大?。? 192KB 類型:pdf

語言:CN

您的需求類型*

您的應用

您的需求的產品 *

姓名*

電話 *

電子郵箱 *

你的需求 *

行業應用

更多可用的中空旋轉平臺

BPHN系列中空旋轉平臺

這是一款高定位精度和高負載能力為一體的中空旋轉平臺,定位精度≤0.5弧分

  • 減速比

    10-180

  • 額定扭矩

    5-650

  • 定位精度

    ≤1 arcmin

  • 重復定位精度

    ≤20 arcsec

  • 負載能力

    30-800 Kg

結構尺寸

BPHR系列轉角中空旋轉平臺

這是一款中空旋轉平臺附直角轉向器,可以實現電機水平安裝

  • 減速比

    10-50

  • 額定扭矩

    5-200

  • 定位精度

    ≤1 arcmin

  • 重復定位精度

    ≤15 arcsec

  • 負載能力

    3-800Kg

結構尺寸

BPHB系列海波齒中空旋轉平臺

兼備更高減速比、高轉矩、高精度、低磨耗的優點為一體,定位精度極高且高效率

  • 減速比

    3-300

  • 額定扭矩

    4-500

  • 定位精度

    ≤40 arcsec

  • 重復定位精度

    ≤5 arcsec

  • 負載能力

    15-1200 Kg

結構尺寸

BPHT系列重負載旋轉平臺

在重負載的工況下且保持極高精度,負載能力達6噸,精度高達5arcsec

  • 減速比

    15-60

  • 額定扭矩

    180~277000

  • 定位精度

    ≤20 arcsec

  • 重復定位精度

    ≤8 arcsec

  • 負載能力

    15~6000 Kg

結構尺寸
